Douchepijp warmteterugwinning

Douche-wtw: warmte terugwinnen uit douchewater

Milieuwinst
365 kilo СО2 p/j
Kosten
800 euro
Terugverdientijd
6 jaar
Gemak
3 dagen
Subsidie
Nee
Sluiten
Toelichting

Met een verticale douchepijp als douche-wtw ben je dus het minste kwijt in de aankoop (ongeveer 800 euro excl. verbouwingskosten), bespaar je jaarlijk het meest en dus verdien je die het snelste terug (8 jaar). Wel willen we nog even benadrukken dat de installatie van de verticale douche warmtetrugwinning, een behoorlijke verbouwing vereist. Als je toch je badkamer gaat verbouwen, dan is dit een slimme investetering!

Om een schatting te maken van de CO2-besparing, zijn er een aantal factoren waarmee rekening gehouden moet worden, zoals de efficiëntie van de WTW-installatie, het gebruikspatroon van de douche, en het type energiebron dat gebruikt wordt voor het verwarmen van water.

De berekening van CO2-besparing hangt af van de volgende factoren:

  1. Energiebesparing: Douche WTW-systemen kunnen tot 50-70% van de warmte uit afvoerwater terugwinnen. Dit betekent dat er minder energie nodig is om het inkomende koude water te verwarmen.
  2. Energiebron: De hoeveelheid CO2 die wordt bespaard, hangt ook af van de bron van de energie die gebruikt wordt voor het verwarmen van water. Gasgestookte boilers stoten bijvoorbeeld meer CO2 uit dan elektrische boilers, en het gebruik van groene stroom kan de CO2-uitstoot verder verminderen.
  3. Gemiddeld water- en energieverbruik: De besparing hangt af van hoeveel water en energie normaal gesproken gebruikt wordt tijdens het douchen.

Stel, een gemiddeld huishouden bespaart 50% van de energie die nodig is voor het verwarmen van water door een douche WTW te gebruiken. Als het huishouden normaal 10 kWh energie gebruikt voor douchen per dag, dan is de besparing 5 kWh per dag.Een kWh aan energie van een gasboiler produceert ongeveer 0,2 kg CO2. Daarom zou de dagelijkse besparing zijn: 5 kWh * 0,2 kg CO2/kWh = 1 kg CO2.Voor een jaar (365 dagen), zou dit resulteren in een besparing van: 1 kg CO2/dag * 365 dagen = 365 kg CO2 per jaar.

Deze berekening is echter zeer algemeen en de werkelijke besparing kan variëren afhankelijk van bovengenoemde factoren. Om een nauwkeurige inschatting te maken voor jouw specifieke situatie, zou je het specifieke water- en energieverbruik en de efficiëntie van de douche WTW-installatie moeten kennen.

Elke keer dat je doucht, gebruik je 60 tot 80 liter water dat tot wel 38 graden Celsius is opgewarmd. Als dat water het doucheputje bereikt heeft het nog steeds zo´n 35 graden. Zo spoelen we dus niet alleen veel water, maar ook warmte weg! En dat is zonde. Een douche-wtw heeft een warmte-terugwinsysteem (wtw), dat deze warmte hergebruikt. Het verwamt het koude water dat naar je mengkraam stroomt op, waardoor je boiler of ketel minder hard hoeft te werken. En dat zie je terug op je gasrekening!

1
Wat is een douche-wtw?

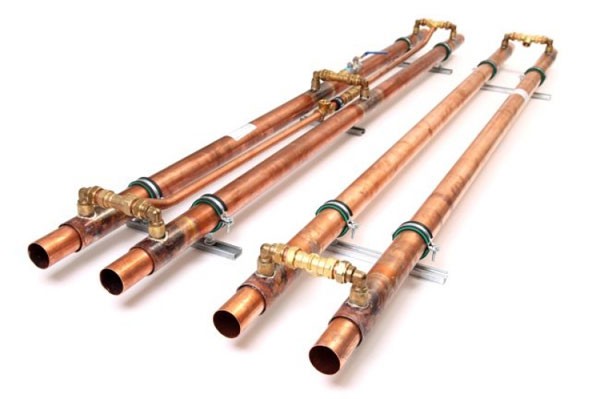

Douchepijp warmteterugwinning

Met een zogenaamd WTW systeem kun je dus warmte opnieuw gebruiken. In de douche kan dit door gebruik te maken van een douche warmteterugwinning (WTW) systeem. Het eerst ontwikkelde type is de douchepijp WTW. Dit systeem gebruikt de afvoerbuis van de douche die verticaal naar beneden stroomt om warmte terug te winnen. De warmte wordt direct gebruikt om het koude aanvoerwater voor te verwarmen, hierdoor heeft de CV-ketel installatie minder vermogen nodig om in de warmtevraag te voorzien. Door deze techniek kan ongeveer 45% van de energie voor het douchen worden bespaard. Op basis van hetzelfde systeem, werden na het douchepijp-wtw systeem, ook andere varianten bedacht, zoals de douchegoot -of douchbak-wtw en de losse douche-wtw.

2
Waarom warmte terugwinnen met een douche-wtw?

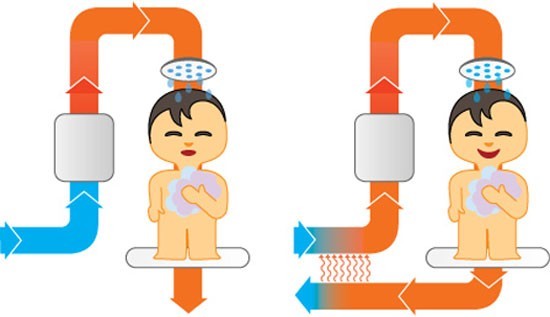

Douchewater Hergebruiken

Het gebruiken van de restwarmte uit douchewater is een interessante techniek. Vooral voor mensen die van lang douchen houden, kan het gasverbruik stevig worden teruggebracht. Voor iedere douchebeurt is er maar de helft aan energie nodig. Door het benutten van de warmte uit het afvalwater bespaar je in feite iedere douchebeurt op je gasrekening en verdien je de installatie snel terug.

Natuurlijk blijft het het beste om korter en minder vaak te douchen. Dan ben je pas écht aan het besparen. Maar voor wie van een uitgebreide douche houdt, is de douche-wtw dus een goed idee. Het duurt namelijk best wel even voordat het koude water door de restwarmte is opgewarmt. Volgens milieu centraal kun je bij een douche van 7.5 minuut, toch 40-50% van je energie aan waterverwarming besparen.

Een ander voordeel is dat je met een douche-wtw de energieprestatiecoëfficiënt (EPC) van je woning kunt verlagen. De aanschaf van een douche wtw-unit geeft een EPC verlaging van 0,05 tot 0,11.

3
Verschillende soorten douche-wtw toepassingen

Er bestaan 3 verschillende systemen om in de douche warmteterugwinning toe te passen, die in de basis allemaal hetzelfde werken. Het verschil zit in de energiewinst en het aanleggen van het systeem.

De douchepijp WTW is alleen geschikt  voor woningen met een douche op de eerste verdieping of hoger. Heb je een huis zonder niveauverschillen dan zijn mogelijk de douchegoot/bak-wtw en de losse douche-wtw interessant.

4
Hoeveel bespaar je met een douche warmteterugwinning systeem?

1

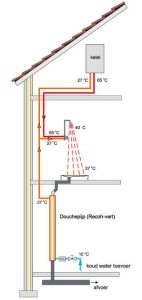

Douchepijp-wtw
Douchepijp Warmtewisselaar

Dit is een verticaal systeem en kan heeft het hoogste rendement. Dat komt omdat de pijpen lang zijn (ca. 2 meter) en er daardoor meer water verwarmd kan worden. Je kunt dit systeem alleen plaatsen als je badkamer een verdieping hoger ligt vanwege deze lange buizen. Een flinke verbouwing dus!

Hoe werkt de douche(pijp) WTW?

In principe bestaat de douche warmtewisselaar uit twee buizen met daartussen een heel klein kanaal. Het warme douchewater loopt door de binnenbuis, feitelijk de rioolpijp, naar beneden en in tegengestelde richting loopt koud leidingwater door de buitenste buis omhoog en wordt daarmee voorverwarmd. Hierdoor is het aangevoerde koude water geen 10ºC meer maar is het voorverwarmt tot ongeveer 25ºC voordat het de mengkraan en/of de aanvoer van de CV-ketel bereikt. Hierdoor heeft de ketel veel minder vermogen nodig om het douchewater naar de gewenste 38ºC te krijgen.

2

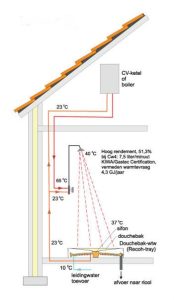

Douchegoot- of douchebak-wtw
Douchebak Warmtewisselaar

In tegenstelling tot de douchepijp is de wtw-douchegoot een horizontaal systeem. Het is daarmee een stuk eenvoudiger te plaatsen. Wel zo handig als je in een appartement woont! Voor een wtw-douchegoot is wel een kleine verbouwing nodig, omdat de goot ingebouwd wordt. De douchegoot is een mooie dremelloze oplossing die geheel past in de trend van de inloopdouche. Heb jij geen inloopdouche? Dan kun je een douchebak-wtw plaatsen.

3

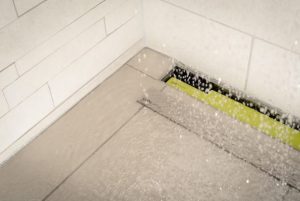

Losse douche-wtw
Douchegoot Wtw

Wil je wel besparen maar heb je geen zin in een verbouwing? Dan kun je ook een losse douche-wtw kopen. Dit is een soort plaat die je op de douchevloer legt. Je staat dus op die plaat.

 Kosten (voor de aankoop)Besparing (per jaar in m3)

Besparing per jaar (in euro)

Terugverdientijd (in jaar)
Douchepijp-wtw (verticaal)€ 80065 € 94.258
Douchegoot- of douchebak wtw (horizontaal)€ 2,00050 € 72.5028
Losse douche-wtw€ 60045 € 65.259

* gebaseerd op gasplafond van 1.45 euro per m3 in januari 2023

Met een verticale douchepijp als douche-wtw ben je dus het minste kwijt in de aankoop, bespaar je jaarlijks het meest en dus verdien je die het snelste terug. Wel willen we nog even benadrukken dat de installatie van de verticale douche warmtetrugwinning, een behoorlijke verbouwing vereist. Als je toch je badkamer gaat verbouwen, dan is dit een slimme investering!

5
Douche-wtw kopen

WTW Douche HR Tube 1-21 incl. Aansluit set 2,10m

WTW Douche HR Tube 1-21 incl. Aansluit set 2,10m

€588,07
Een douchepijp-wtw is een koperen buisachtige warmtewisselaar met een kunststof mantel. Onze douchepijp-wtw is verkrijgbaar in twee lengtes, 1.70m en 2.10m

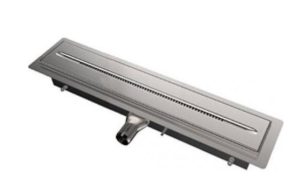

Wtw Douchegoot

Douchegoot Aco WTW Showerdrain 80cm

Afmeting: 80cm - Inbouwdiepte: 12cm - Hoogwaardig RVS - RVS delen zijn gepassiveerd - Volledig gelaste RVS goot, geen risico op lekkage - Lage bouwhoogte, zeer geschikt voor renovatie - Uniek roosterprofiel reduceert kans op overschietend water - Exclusief haarfilter Breedte: 800 MM Hoogte: 120 MM Flens: Ja Materiaal: RVS Rooster: Nee Zijaansluiting: Ja Merk: Aco Garantie: 2 jaar
Douche goot -WTW - 10 pijps vrijstaand - Twinline - incl.rooster

Douche goot -WTW - 10 pijps vrijstaand - Twinline - incl.rooster

€2413,95
Energie besparen? Met de Joulia Twinline douchegoot-wtw benut je de restwarmte uit douchewater nog beter! De Twinline heeft namelijk een hoog rendement van 55,8% en is gemaakt van RVS

5
Een douche-wtw installeren

Hoe werkt een douchepijp-wtw? Shower HR Tubes | Technea
Hoe werkt een douchepijp-wtw? Shower HR Tubes | Technea
Ebrina van der Bijl

Hoe zuinig om te gaan met onze planeet en het belang daarvan, werd mij al met de paplepel ingegoten. Via mijn vader en grootvader kreeg ik de fascinatie voor tuinieren mee. Inmiddels heb ik mijn eigen boerderij in Portugal, waar ik samen met mijn gezin streef naar een zo zelfvoorzienend mogelijk en milieubewust bestaan. Ik schrijf met plezier voor duurzaam thuis om deze kennis met jou te delen. Verschil maken doen we samen!

5 1 stem
Nieuw: Geef Artikel Score
Abonneer
Laat het weten als er

7 Reacties
Inline feedbacks
Bekijk alle reacties

Wat zijn de terugverdientijden als je een elektrische doorstroomboiler gebruikt?

Voor een nieuwbouwwoning is het al een extra investering m.b.t. het vinden van een geschikte plaats of koker op begane grond waar warmtewisselaar geplaatst kan worden. Daarnaast moet het leidingwerk behoorlijk aangepast worden i.v.m koppeling naar douchemengkraan en ( eventueel ) combiketel. Bij bestaande woning zal dit in de praktijk daarnaast extra hak-, breek- en herstelwerk betekenen. Voeg daar bij dat een thermostatische (!) douchemengkraan volgens mij absoluut noodzakelijk is, dan betaal je de hoofdprijs voor een relatief geringe warmte/energiewinst

De koud water aanvoer wordt verwarmd van 10º naar 24º. Er hoeft dus minder warm water worden bijgemengd om de gewenste douchetemperatuur te krijgen.
Verticaal is ideaal; het afvalwater moet al “draaiend” langs de wand van de pijp zijn warmte overdragen aan het koud water wat aan de buitenzijde van de WTW wordt opgevoerd. Werkt dus niet met een bad leeg laten lopen omdat er niet gelijktijdig warmte teruggewonnen kan worden.

Heel goed plan! Alleen jammer dan weer dat het plaatje geen weergave is van de realiteit, dat werkt niet vertrouwenwekkend: het terugverwarmde water van 27º koelt niet af tijdens de trugstroom, hoe moet ik me dat natuurkundig voorstellen? Omgekeerd evenredig met het water van 66º uit de boiler dat niet afkoelt?
En waarom zou het niet op een horizontale afvoerleiding werken? Ik zou zelfs zeggen: eerder! bij een vertikale pijp moet hij zich eerst vullen om rendement te kunnen geven en daarnaast mag hij niet overvol raken want dan stroomt de douche bij het putje over.

Hallo Jan!
Om een goed bedrijf voor deze mooie klus kan je het beste kijken op: http://www.wiewidezemooieklusvoormijdoen-alvastbedankt.co.friesland hier vind je e beste vakmensen voor de beste klussen!

Hopelijk heb ik je zo genoeg geinfromeerd

ByeBye!

Hallo Jan,

Kijk voor een installateur bij jou in de buurt op https://abelenco.nl/

Dag …,

En door welke bedrijven kun je dit soort systemen laten installeren?
